Máy bơm nước 3 pha: Cấu trúc vận hành và lưu ý kỹ thuật
Trong các nhà xưởng sản xuất, hệ thống làm mát tuần hoàn, hay mạng lưới cấp thoát nước đô thị, dòng điện 1 pha dân dụng không còn đủ khả năng đáp ứng cho các thiết bị công suất lớn. Đây là lúc máy bơm nước 3 pha trở thành giải pháp xương sống. Sử dụng dòng điện xoay chiều có hiệu điện thế tiêu chuẩn 380V, dòng máy bơm này sở hữu sức mạnh vượt trội, khả năng vận hành bền bỉ liên tục và hiệu suất năng lượng tối ưu. Tuy nhiên, việc vận hành một hệ thống bơm điện áp cao đòi hỏi những kiến thức kỹ thuật khắt khe để đảm bảo an toàn cho cả người dùng lẫn thiết bị.
Sự khác biệt cốt lõi giữa máy bơm nước 3 pha và 1 pha
Điểm khác biệt lớn nhất không nằm ở phần đầu bơm thủy lực mà nằm ở cấu trúc và nguyên lý tạo từ trường của động cơ điện (Motor).
Cơ chế tạo từ trường quay: Ở máy bơm 1 pha (220V), động cơ cần có thêm tụ điện (tụ đề, tụ ngâm) để làm lệch pha dòng điện, tạo ra một từ trường giả lập giúp khởi động Rotor. Đối với máy bơm 3 pha, ba dòng điện xoay chiều lệch pha nhau góc 120° sẽ tự động tạo ra một từ trường quay đồng đều, mạnh mẽ bên trong Stator mà không cần đến sự hỗ trợ của tụ điện.
Hiệu suất năng lượng: Do không bị tổn hao năng lượng trên tụ điện và có mô-men khởi động lớn, máy bơm 3 pha vận hành êm ái hơn, ít rung lắc và có hiệu suất chuyển hóa điện năng thành cơ năng cao hơn rất nhiều so với dòng bơm 1 pha có cùng công suất.
Khả năng chịu tải: Thiết bị dòng 3 pha thường được thiết kế cho các mức công suất lớn, từ vài kW cho đến hàng trăm kW, phục vụ những công việc nặng nhọc mà dòng điện 1 pha dễ gây sụt áp lưới điện nội bộ.
Các phương pháp đấu dây phổ biến cho máy bơm 3 pha

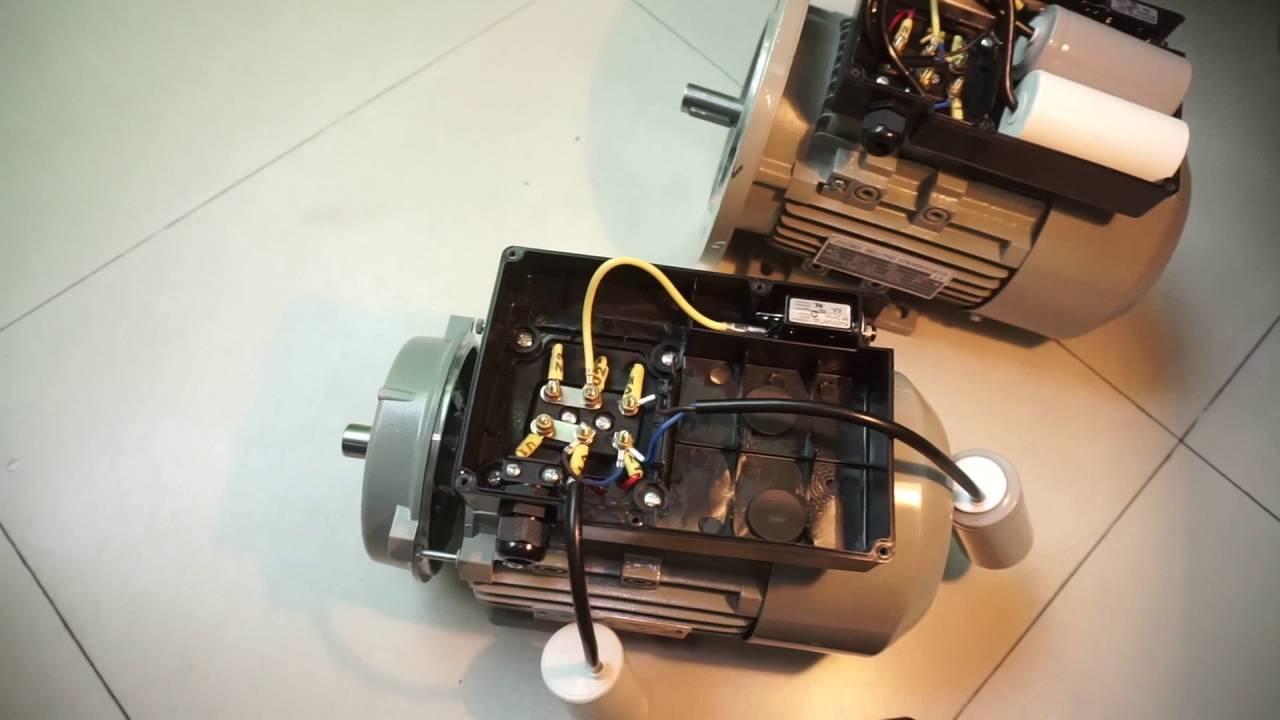

Khi mở hộp đấu nối (hộp cực) trên thân máy bơm 3 pha, bạn sẽ thấy có 6 đầu dây ra của 3 cuộn dây Stator, được ký hiệu tương ứng. Tùy thuộc vào thông số điện áp của lưới điện và quy định trên nhãn máy (Nameplate), kỹ sư sẽ lựa chọn một trong hai cách đấu dây kinh điển sau:
1. Sơ đồ đấu hình Sao (Star – Y)
Phương pháp này liên kết 3 đầu dây cuối của 3 cuộn dây lại với nhau tạo thành một điểm trung tính, 3 đầu dây còn lại sẽ nối vào 3 pha của nguồn điện (L_1, L_2, L_3).
Ứng dụng: Thường áp dụng khi điện áp của lưới điện cao hơn điện áp định mức của cuộn dây máy bơm. Đấu hình sao giúp giảm điện áp đặt lên mỗi cuộn dây đi √3 lần, từ đó làm giảm dòng điện khởi động, giúp bảo vệ hệ thống cơ khí khỏi những cú sốc lực đột ngột.
2. Sơ đồ đấu hình Tam giác (Delta)
Phương pháp này nối đầu cuộn dây này với cuối cuộn dây kia theo một vòng khép kín. Ba điểm nối này sẽ được dẫn trực tiếp vào ba pha của nguồn điện.
Ứng dụng: Áp dụng khi điện áp lưới điện phù hợp với điện áp định mức dạng tam giác của động cơ. Đấu hình tam giác giúp máy bơm khai thác tối đa công suất và mô-men xoắn để đạt hiệu suất thủy lực cao nhất.
Lưu ý quan trọng: Việc đấu sai sơ đồ (ví dụ: đáng lẽ phải đấu hình Sao nhưng lại đấu hình Tam giác) có thể làm cuộn dây phải chịu điện áp quá mức chịu đựng, dẫn đến hiện tượng quá nhiệt và cháy đầu dây quấn chỉ sau vài phút khởi động.
>>> Khám phá các dòng máy bơm công nghiệp 3 pha được thiết kế để đáp ứng nhu cầu vận hành liên tục với hiệu suất cao.
Hiện tượng ngược pha và cách đảo chiều quay máy bơm
Một trong những sự cố kinh điển nhất khi lắp đặt máy bơm nước 3 pha là hiện tượng cánh bơm quay ngược hướng thiết kế do đấu sai thứ tự pha.
Khác với máy bơm 1 pha, chiều quay của động cơ 3 pha phụ thuộc hoàn toàn vào thứ tự của ba pha điện đi vào máy. Nếu cánh bơm quay ngược, máy vẫn chạy, tiếng động cơ vẫn nổ đều nhưng lưu lượng nước đầu ra sẽ cực kỳ yếu, hoặc hoàn toàn không lên nước do lực ly tâm không được định hướng đúng vào buồng xoắn ốc.
Cách kiểm tra: Trước khi kết nối máy vào hệ thống đường ống, kỹ thuật viên cần nhắp nhẹ nguồn điện (chạy nhấp nhả) để quan sát chiều quay của cánh quạt tản nhiệt ở đuôi máy xem có trùng với mũi tên chỉ hướng đúc nổi trên vỏ buồng bơm hay không.
Giải pháp khắc phục: Nếu máy bị quay ngược, giải pháp xử lý cực kỳ đơn giản. Bạn chỉ cần ngắt nguồn điện an toàn, sau đó giữ nguyên một pha và tráo đổi vị trí của hai pha còn lại cho nhau tại cầu đấu. Động cơ sẽ lập tức đảo chiều quay theo đúng chuẩn kỹ thuật.
Giải pháp bảo vệ toàn diện cho hệ thống bơm 3 pha
Do hoạt động với công suất lớn trong môi trường công nghiệp phức tạp, máy bơm 3 pha rất dễ bị tổn thương bởi các sự cố về nguồn điện. Một chiếc tủ điện điều khiển tiêu chuẩn cho dòng máy này bắt buộc phải tích hợp các thiết bị bảo vệ sau:
Rơ-le nhiệt (Thermal Overload Relay): Đo dòng điện chạy qua máy bơm. Khi máy bị kẹt cánh do rác hoặc quá tải thủy lực, dòng điện sẽ tăng cao, rơ-le nhiệt sẽ tự động ngắt mạch để cứu cuộn dây khỏi bị om cháy.
Bộ bảo vệ mất pha (Phase Failure Relay): Đây là thiết bị sống còn. Nếu lưới điện bị đứt một trong ba pha, máy bơm vẫn cố tình chạy bằng hai pha còn lại. Trạng thái này sẽ làm dòng điện ở hai pha sống tăng vọt lên gấp nhiều lần, phá hủy động cơ chỉ trong thời gian ngắn. Bộ bảo vệ mất pha sẽ ngắt điện tức thì khi phát hiện sự bất đối xứng này.
Biến tần (VFD) hoặc Bộ khởi động mềm (Soft Starter): Đối với các dòng máy bơm công suất lớn, việc khởi động trực tiếp sẽ gây ra dòng điện đỉnh cực đại làm sụt áp toàn hệ thống và gây ra hiện tượng búa nước trong đường ống. Biến tần giúp máy bơm tăng tốc từ từ, vừa bảo vệ đường ống, vừa tiết kiệm điện năng đáng kể.
Máy bơm nước 3 pha chính là trái tim lực lưỡng của mọi hệ thống thủy lực quy mô lớn, mang lại dòng chảy mạnh mẽ và độ ổn định cao cho dòng quy trình sản xuất. Tuy nhiên, để thiết bị này phát huy tối đa công năng và hoạt động bền bỉ qua năm tháng, việc tính toán công suất, đấu nối đúng kỹ thuật và trang bị hệ thống tủ điện bảo vệ đồng bộ là điều không thể tách rời. Với kinh nghiệm dày dặn trong việc phân phối, lắp đặt và xử lý các hệ thống cơ điện phức tạp, Công ty Xương Minh tự hào là đơn vị uy tín cung cấp các dòng máy bơm công nghiệp chất lượng cao, mang đến giải pháp vận hành an toàn và tối ưu chi phí cho mọi công trình của bạn.
